01Compact Single-Axis Design
컴팩트 1축 설계
67×42.5×28mm급 초소형 폼팩터로 제어판 공간을 최소화합니다.

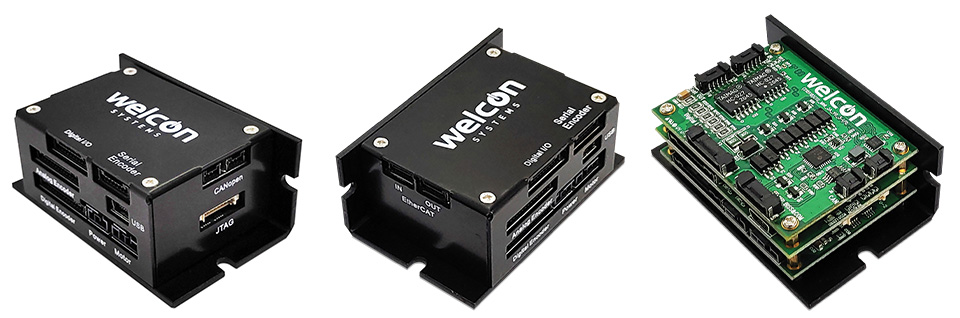

1 / 3DC Servo Drive
KEY DESIGN FEATURES
67×42.5×28mm급 초소형 폼팩터로 제어판 공간을 최소화합니다.
동일 폼팩터에서 3A·1A 모델을 선택해 출력 범위를 맞출 수 있습니다.
EtherCAT, CAN, USB 통신을 지원해 다양한 제어 환경에 대응합니다.
Incremental, BiSS/SSI, Hall, Sin/Cos 등 다양한 피드백 센서를 지원합니다.
12~48VDC 입력으로 소형 모터 구동에 필요한 전압 범위를 커버합니다.
기존 미니 드라이브 교체 및 소형 모션 설비 업그레이드에 적합합니다.

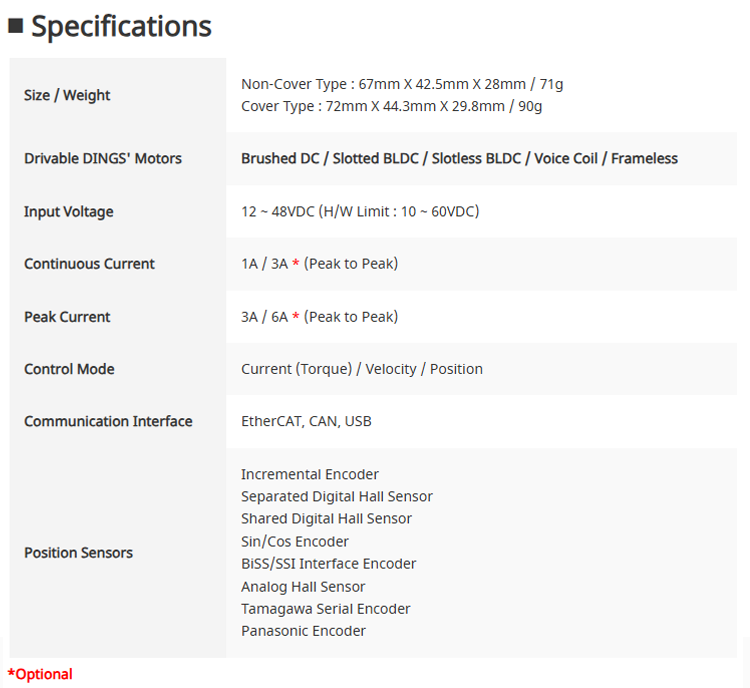

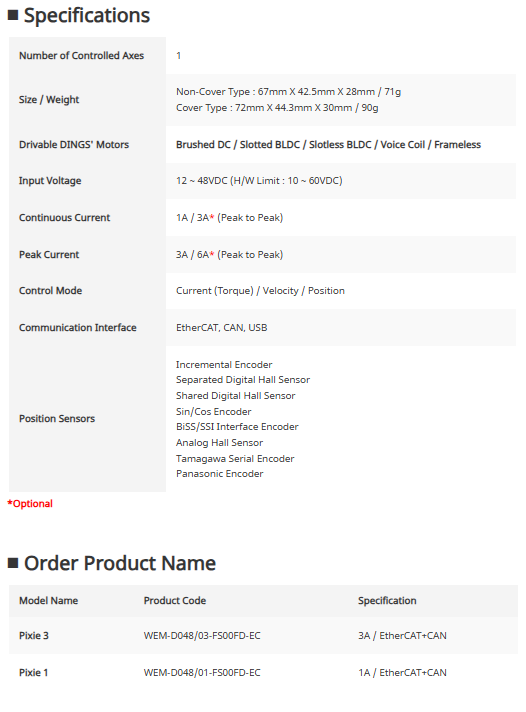

TECHNICAL SPECS
| 사양 | Pixie 3WEM-D048/03-FS00FD-EC | Pixie 1WEM-D048/01-FS00FD-EC |
|---|---|---|
| 제어 축 수 | 1 | |
| 크기 / 중량 | Cover Type : 72mm X 44.3mm X 30mm / 90g Non-Cover Type : 67mm X 42.5mm X 28mm / 71g | |
| 구동 가능 모터 | DC / BLDC / PMSM (Rotary or Linear Type) | |
| 입력 전압 | 12 ~ 48VDC (H/W Limit : 10 ~ 60VDC) | |
| 연속 전류 | 1A / 3A* (Peak to Peak) | |
| 피크 전류 | 3A / 6A* (Peak to Peak) | |
| 전류 제어 주기 | 24 kHz | |
| 제어 모드 | Current (Torque) / Velocity / Position | |
| 통신 인터페이스 | EtherCAT, CANopen | |
| 피드백 센서 |
| |
| 인증 | CE, KC | |

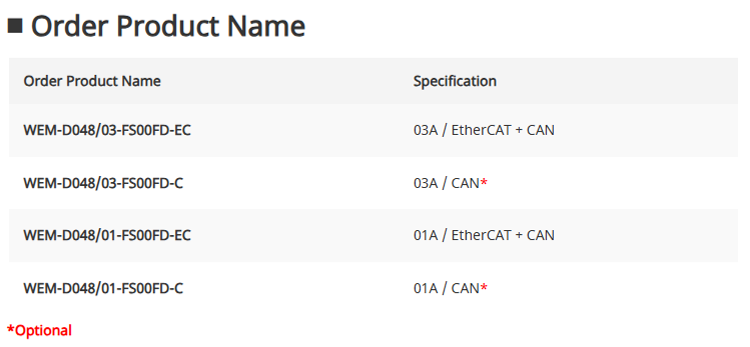

PRODUCT TYPES
| Model | Product Code | Specification |
|---|---|---|
| Pixie 3 | WEM-D048/03-FS00FD-EC | 3A / EtherCAT+CAN |
| Pixie 1 | WEM-D048/01-FS00FD-EC | 1A / EtherCAT+CAN |
발주서에는 표의 제품 코드를 반드시 기재해 주세요.
