Merlin

DC Servo Drive

Merlin WEM-D048/05-FS84B7

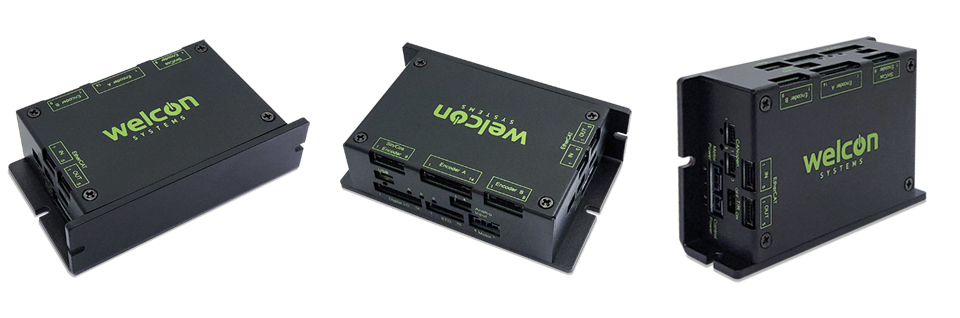

Merlin 서보 드라이브 제품 이미지1 / 3

DC Servo Drive

WEM-D048/05-FS84B7

  • 1-Axis 48V 5A
  • 20KHz 전류 제어
  • EtherCAT·CAN·USB 통신 지원
제어 축 수1 Axis
정격전압48V DC
출력전류5A Peak
통신EtherCAT, CANopen

DINGS’ Motors Applicable to Welcon Drive

Brushed DC motor Slotted BLDC motor Slotless BLDC motor Coreless motor Voice coil motor Frameless BLDC motor

KEY DESIGN FEATURES

하드웨어 성능 및 설계 특징

01Number of Controlled Axes

제어 축 수

1

02Input Voltage

입력 전압

Motor Voltage : 12~48VDC(H/W Limit 10~90V) · Control Voltage : 24VDC(H/W Limit 18~30V)

03Motors

구동 가능 모터

DC / BLDC / PMSM / VCM (Rotary servo motors, Linear servo motors)

04Current Control Period

전류 제어 주기

20KHz

05Control Mode

제어 모드

Current / Velocity / Position

06Communication Interface

통신 인터페이스

USB, CAN(CANopen), EtherCAT(CoE, FoE)

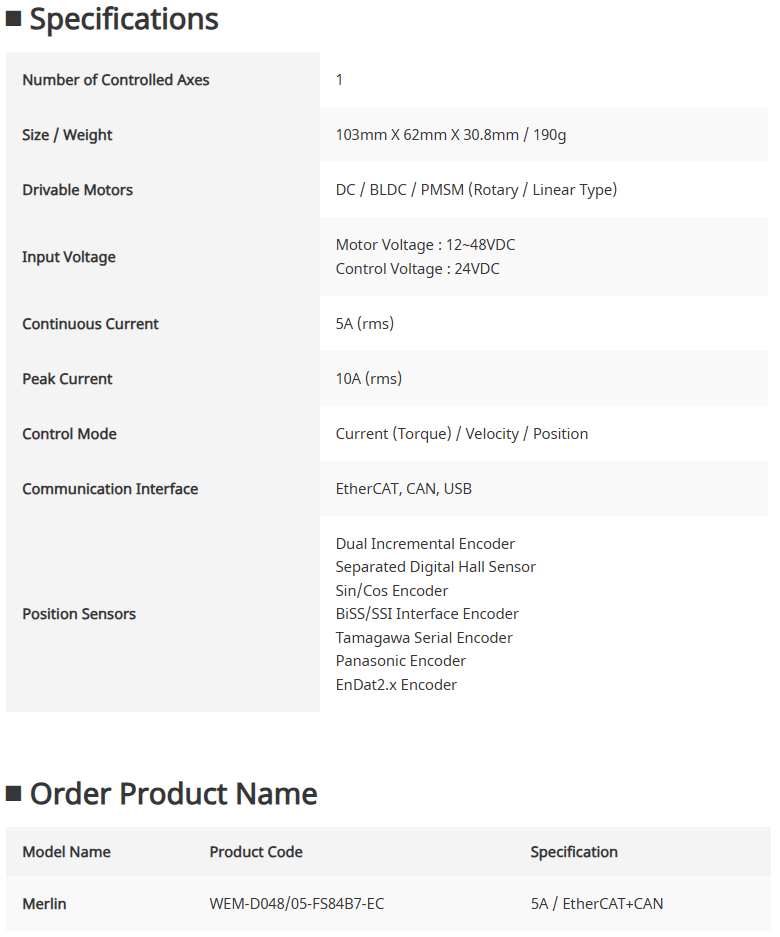

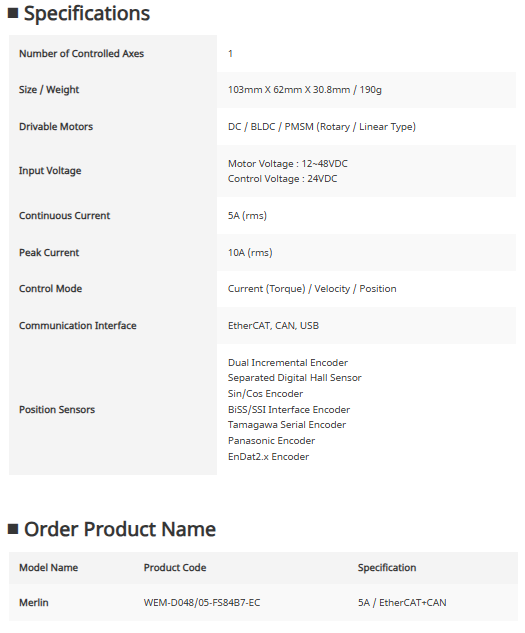

TECHNICAL SPECS

기술 사양

모델 코드WEM-D048/05-FS84B7-EC
제어 축 수1
크기 / 중량103mm X 62mm X 30.8mm / 190g
구동 가능 모터DC / BLDC / PMSM (Rotary / Linear Type)
입력 전압Motor Voltage : 12~48VDC
Control Voltage : 24VDC
연속 전류5A (rms)
피크 전류10A (rms)
제어 모드Current (Torque) / Velocity / Position
통신 인터페이스EtherCAT, CAN, USB
피드백 센서
  • Dual Incremental Encoder
  • Separated Digital Hall Sensor
  • Sin/Cos Encoder
  • BiSS/SSI Interface Encoder
  • Tamagawa Serial Encoder
  • Panasonic Encoder
  • Endat2.x Encoder
인증CE

PRODUCT TYPES

제품 종류

ModelProduct CodeSpecification
MerlinWEM-D048/05-FS84B7-EC5A / EtherCAT+CAN

발주서에는 표의 제품 코드를 반드시 기재해 주세요.
