01Number of Controlled Axes
제어 축 수
1

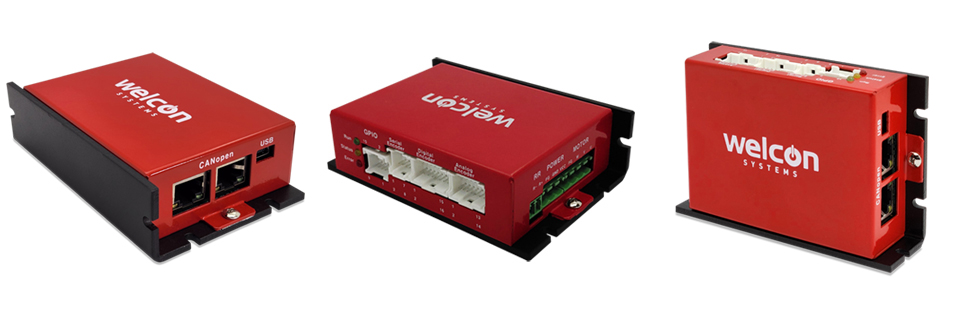

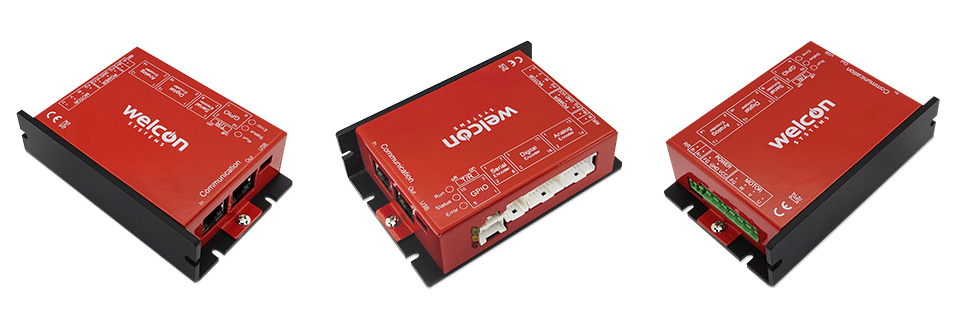

1 / 3DC Servo Drive
KEY DESIGN FEATURES
1
12~48VDC (H/W Limit 10~60V)
DC / BLDC / PMSM / VCM (Rotary servo motors, Linear servo motors)
24KHz
Current / Velocity / Position
EtherCAT* / CAN(CANopen)* / RS-485* — 모델 코드(-E / -C / -R)에 따라 택1로 구성됩니다. (*Optional)

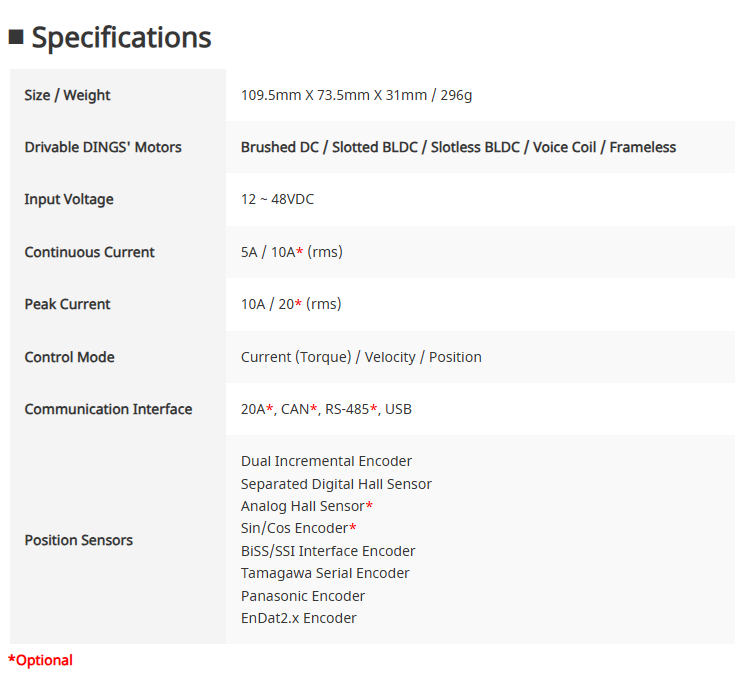

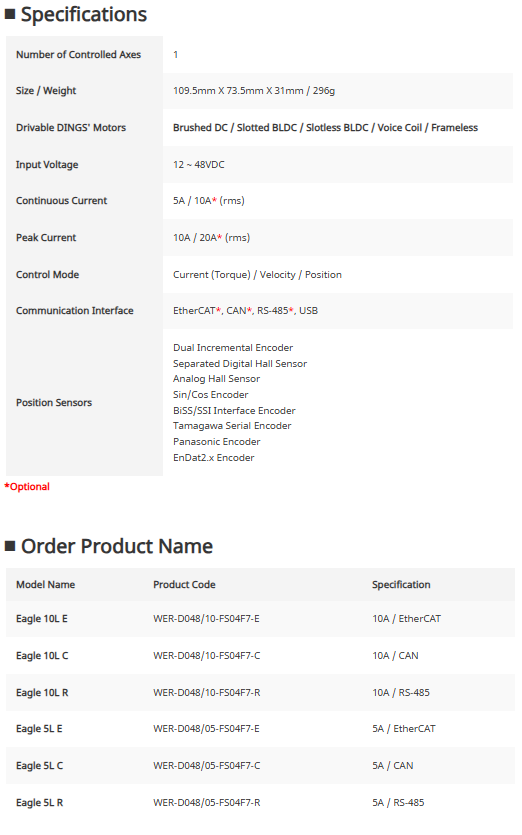

TECHNICAL SPECS
| 사양 | Eagle 10L EWER-D048/10-FS04F7-E | Eagle 10L CWER-D048/10-FS04F7-C | Eagle 10L RWER-D048/10-FS04F7-R |
|---|---|---|---|
| 제어 축 수 | 1 | ||
| 크기 / 중량 | 109.5mm X 73.5mm X 31mm / 296g | ||
| 구동 가능 모터 | DC / BLDC / PMSM (Rotary / Linear Type) | ||
| 입력 전압 | 12 ~ 48VDC | ||
| 연속 전류 | 5A / 10A* (rms) | ||
| 피크 전류 | 10A / 20A* (rms) | ||
| 전류 제어 주기 | 24 kHz | ||
| 제어 모드 | Current (Torque) / Velocity / Position | ||
| 통신 인터페이스 | EtherCAT | CANopen | RS-485 |
| 피드백 센서 |
| ||
| 준수 표준 | CE | ||

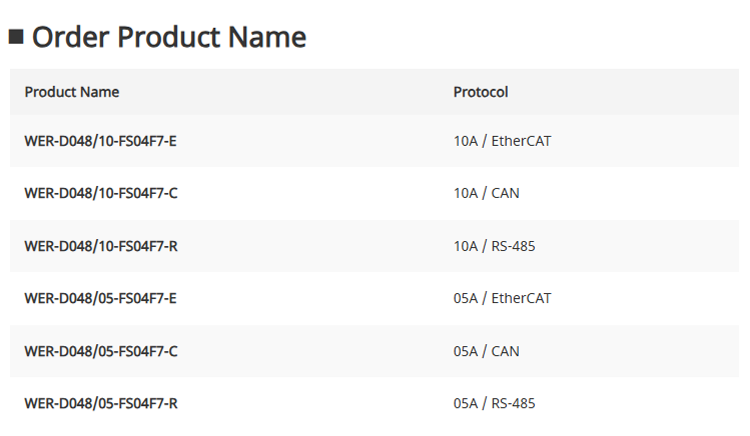

PRODUCT TYPES
| Model | Product Code | Specification |
|---|---|---|
| Eagle 10L E | WER-D048/10-FS04F7-E | 10A / EtherCAT |
| Eagle 10L C | WER-D048/10-FS04F7-C | 10A / CAN |
| Eagle 10L R | WER-D048/10-FS04F7-R | 10A / RS-485 |
| Eagle 5L E | WER-D048/05-FS04F7-E | 5A / EtherCAT |
| Eagle 5L C | WER-D048/05-FS04F7-C | 5A / CAN |
| Eagle 5L R | WER-D048/05-FS04F7-R | 5A / RS-485 |
발주서에는 표의 제품 코드를 반드시 기재해 주세요.
DIMENSION
DOWNLOADS & DOCUMENTATION
